    网络草莓芭乐向日葵污app下载方案

    一:项目总体规划


    1.办公楼草莓芭乐向日葵污app下载项目介绍


    1、布线系统将贯穿于各楼层的各个平面。主要为网络、数据、图像、视频等系统信号提供高性能传输路由。

    2、作为一个综合性的线路平台,应具有最大的兼容性和开放性,可满足各类型通讯及计算机等的传输需要和网络结构,提供一个标准化、高带宽、低成本的网路环境。

    3、系统应具有开放的模块化结构,可灵活地进行资源分配,线路管理、变更和扩展。

    4、系统应提供一个安全、有序、便于管理的设备安装及连接环境,可快捷简便地进行系统安装和运行。

    5、在充分考虑目前应用情况下,以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽,为日后系统的升级提供充足的空间。

    6、采用目前国际上最先进的工程标准及规范,去设计和规划系统。


    2.办公楼草莓芭乐向日葵污app下载项目要求


    基本情况:整个局域网采用以太网技术,主干带宽达1000Mbps,1000Mbps到桌面。


    1、  开放。采用标准RJ45接口,兼容不同厂家的标准产品。


    2、  灵活。水平子系统支持语音、数据,支持100Base-T 1000Base-T等。


    3、  先进。采用目前流行,具有一定先进技术的超六类系列产品。


    4、  易于管理。面板、配线架有明显标识,机房线路管理、维护方便。


    3.有关技术要求


    1、符合最新的国际标准ISO/IEC11801超六类布线系标准,产品应符合做主网络的高速、可靠的信息传输要求,并具有高度灵活性、可靠性、综合性、易扩容性。


    2、进行开放式布线,所有插座端口都支持数据通讯、话音和图像传递,满足电视会议,多媒体等系统的需要。


    3、能满足灵活的应用要求,即任一信息点能够方便地任意连接终端设备。


    4、所有接插件都应是模块化的标准件,以方便管理并在将来有更大的发展时,容易地将设备扩展进去


    5、能够支持千兆速率的数据传输,可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。


    6、网络易于管理。


    4. 项目设计目标


    1.兼容性:草莓芭乐向日葵污app下载是完全独立的而与应用系统相对无关,可以适用于多种应用系统。


    2.开放性:系统应采用开放式体系结构,符合多种国际上现行的标准,对多数著名厂商的产品都是开放的,并支持所有通信协议。


    3.灵活性:系统应采用标准的传输线缆和相关连接硬件,模快化设计,所有通道都是通用的。所有设备的开通及更改均不需改变布线线路,并可灵活多变组网。


    4.可靠性:系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道,每条通道都要采用专用仪器测试链路阻抗及衰减率,以保证其电气性能。应用系统应采用点到点端接,任何一条链路故障均不影响其它链路的运行,从而保证整个系统的可靠运行。


    5.先进性:系统布线方式合理。所有布线均应采用世界上最新通信标准,并为同时传输多路实时多媒体信息提供足够的余量。


    6.经济性:统一考虑网络系统、通信系统和视频系统,统一设计,统一施工,统一管理。避免重复劳动和设备占用。


    7.可维护性:系统设计应科学合理,做到维护简单、方便。故障影响范围尽可能小。


    5.结构化草莓芭乐向日葵污app下载的设计标准及设计原则


    TIA / EIA 568A   商务建筑物电信布线标准


    TIA / EIA 568-B    商务建筑物草莓芭乐向日葵污app下载标准


    TIA / EIA 569    商务建筑物电信布线路由标准


    TIA / EIA 570    北美住宅和小型商用通讯布线标准


    TIA / EIA 606       商用建筑电信基础设施管理规范


     TIA / EIA 607    屏蔽与接地规范


     EIA/TIA  TSB-67       商务建筑物电信布线测试标准


    EIA/TIA  TSB-72    集中光纤布线指导原则


    ANSI FDDI    美国国家标准:分布式光纤数据接口


    IEEE 802.3   国际电子电气工程师协会:CSMA/CD接口方法


    IEEE 802.5   国际电子电气工程师协会:令牌环接口方法


    NFPA 70    美国国家电力章程


    ISOIEC 11801:2002 国际草莓芭乐向日葵污app下载标准


    EN 50173     欧洲商务建筑物草莓芭乐向日葵污app下载标准


    EMC    欧洲电磁兼容性标准


    YD/T926.1-2000 大楼通信草莓芭乐向日葵污app下载系统标准(邮电部部颁行业标准)JGJ/T16-92       民用建筑电气设计规范


    GBJ42-81         工业企业通信设计规范


    GBJ79-85         工业企业通讯接地设计规范


    GB/T50311-2000   建筑和建筑群草莓芭乐向日葵污app下载系统工程设计规范


    GB/T50312-2000   建筑和建筑群草莓芭乐向日葵污app下载系统工程施工及验收规范


    YD/T926  1-2-1997  大楼通信草莓芭乐向日葵污app下载系统行业标准


        6.设计原则

           1)全部采用符合草莓芭乐向日葵污app下载标准的产品


            项目中采用的所有产品均符合国际EIA/TIA 568 及国内布线相关标准。


            2) 水平和骨干电缆系统采用星形拓扑


         水平电缆长度最大不能超过90米(295尺),如果考虑跳线、接插线和设备电缆,可再增加10米,超过10米的长度,应从水平配线系统的90米限额中减去。


            3) 光缆,每个配线间采用8芯单模62.5/125μm GI光纤,各配线间的话音和数据骨干电缆分开。


            4) 符合布线标准的结构化设计,便于信息点的增加、扩展、变更、移动,易于系统维护管理。


            5) 在每个主配线终端和通信配线间的话音和数据终端应分开。


            6) 每个工作站或工作区域应有两条四对专用水平电缆,分别用于话音、数据。


           7) 电信配线间的位置设置应满足90米(295尺)的最长水平配线要求。超出90米时,采用多个配线间。


    7.系统详细设计

    7.1主干布线需求

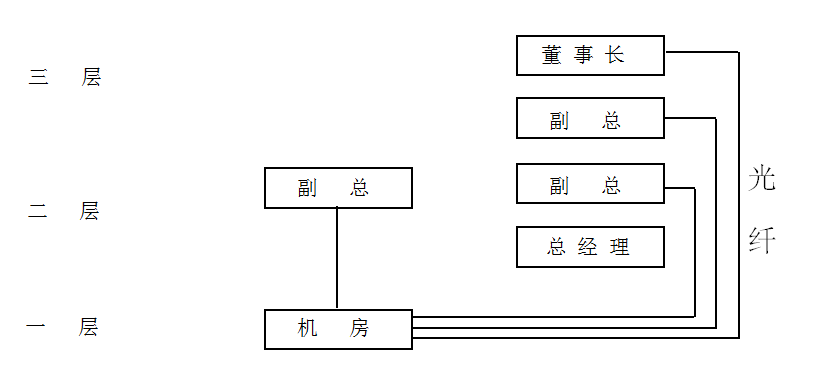

    l 根据        的具体需求,本办公楼内所有VIP办公室的数据主干均为8芯内型光缆,办公信息点均选用CMR阻燃级别的6类网络线,整个办公楼的主干线缆在每层有贯通的桥架相连,经各个弱电竖井至各楼层、再经竖井内垂直预设桥架、最后汇至1楼的主网络机房。楼内主干在竖井桥架里走线并良好绑扎。系统数据主干、语音主干严格分开设置,按照一定的标准距离敷设,达到隔离。


    7.2.主干布线设计

    竖井中应立有金属线槽,且每隔两米焊一根粗钢筋,以安装和固定垂直子系统的电缆。竖井中的线槽应和各层配线室之间有金属线槽连通。



    7.3水平电缆的布放及管道

    水平布线子系统指从楼层配线间至工作区用户信息插座。由用户信息插座、水平电缆、配线设备等组成。草莓芭乐向日葵污app下载中水平子系统是计算机网络信息传输的重要组成部分。采用星型拓扑结构,每个信息点均需连接到管理子系统。由网线构成。最大水平距离:90m(295ft)。指从管理间子系统中的 配线架的JACK端口至工作区的信息插座的电缆长度。工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10M。水平布线系统施工是草莓芭乐向日葵污app下载系统中最大量的工作,在建筑物施工完成后,不易变更。因此要施工严格, 保证链路性能。

    草莓芭乐向日葵污app下载的水平线缆采用六类双绞线。本工程水平区数据均采用六类网线。


    7.4水平布线路由

    对本项目,采用走吊顶的轻型装配式槽形电缆桥架方案。为水平线缆系统提供机械保护和支持。装配式槽形电缆桥架是一种闭合式的金属槽架,安装在天花板内,从弱电井引向各个设有信息点的开间。再由墙内的不同规格的铁管及导槽,将线路引到办公室的插座底盒内。走廊电缆通道

    一般地,水平布线插座部分一般距地30cm摆放,最终通过水平垂直段线槽(管)、走廊主线槽等汇至相邻的FD。本次的水平布线走线方式为暗敷。参看下面的水平布线示意图:


    走廊的吊顶上应安装有金属线槽,进入房间时,从线槽引出金属管,以埋入方式沿墙壁而下(或上)到各个信息点。




    7.1.2水平布线设计

    下图是水平部分电缆沿公共的水平线槽分支到工作区各个插座的针对本工程的直观示意图:




    RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离,信息插座和电源插座的低边沿线距地板水平面30cm。如下图所示:




    7.1.3水平布线器件

    本次网络布线所采用的网络产品说明如下:

    插座模块:根据        的要求,信息模块采用不同的颜色用以区分语音信息点和数据信息点,故数据点选用PM601,白色,最新6类千兆模块,语音点选用GM301,白色,该种模块与固定的PC601004线缆配合时,有极好的电气性能,可以灵巧吻合地连接至任何系列模块化插座、支架或表面安装盒中。语音与数据点均选用此类模块,便于将来二者灵活调节换用和扩展。

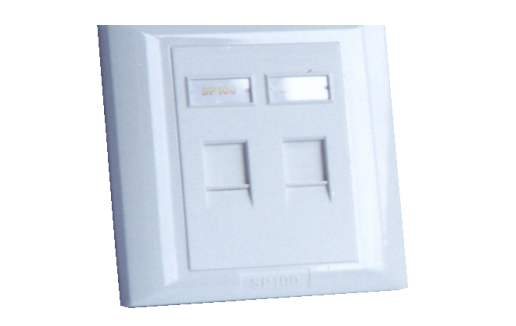

    u 插座面板:组合式面板,白色,86x86,单孔或双孔,面板上均印有     的LOGER标志。信息模块选择90度(垂直)墙上型安装,适配国产86x86暗盒,CM防火等级。


    水平线缆:数据线缆全部选用TCL六类非屏蔽线缆,中心十字架设计,23号线规,UL认证,水平配线长度不超过90米,支持高宽带应用,包括1Gbps千兆位以太网、2.4Gbps ATM及高达550MHz的模拟宽带语音应用,数据传输速率要比可靠性最高的五类电缆快6倍,向后兼容5类产品,有良好的工艺设计,使其安装快捷简易。





    配线架:根据       的需求,配线间数据配线架选用24口快捷式配线架,语音配线架采用24口模块化的配线架,这样数据和语音既可以根据需求互换,又便于区别管理。语音用24口模块化的配线架以精巧的模块化设计,确保其性能可靠、兼容性及快捷简易的安装,更便于灵活跳接和管理,满足用户指定需求。配线间光纤点的端接选用12/24口机架式配线架来端接光纤。



    工作区/配线架用跳线:数据跳线选用 RJ45-RJ45跳线PJ45-30,3米,支持千兆应用。语音跳线选用RJ45-110跳线PJ45-30,2米跳线,对应线缆数量要求,根据数据信息点按1:1的比率配备原厂工作区跳线。


    7.2.4主干布线器件

    本工程数据主干主要选用的8芯单模室内光缆,对应在楼层配线间使用24口架装光纤配线架 FD1024端接。光纤连接选用的是单模LC耦合器和单模LC双芯跳线作为尾纤来熔接光纤。平均损耗为0.1dB。





    本工程语音主干主要选用TCL 6类双绞线,该线缆对语音应用有着良好支持,并可保证主干容量为总信息点数量2倍的冗余要求,满足系统对余量的要求。

    配线间

    配线间管理子系统设置在办公楼与车间楼层配线房间、是水平系统电缆端接的场所,也是主干系统电缆端接的场所;由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更改、增加、交接、扩展线缆。用于改变线缆路由。建议采用合适的线缆路由和调整件组成管理子系统。

    管理子系统提供了与其他子系统连接的手段,使整个办公楼布线系统与其连接的设备和器件构成一个有机的整体。调整管理子系统的交接则可安排或重新安排线路路由、因而传输线路能够延伸到厂区的各个工作区。是草莓芭乐向日葵污app下载系统灵活性的集中体现。

    8.网络拓展

    整个厂区网络管理

    三块应用:办公楼内部网络系统连成;办公楼与车间网络系统互相连接;办公楼与老机房的连接。办公楼与车间,老机房全部通过光纤连接。





    9.布线管理

    1.1信息点标号原则

    布线工程中各处的信息点按照如下规则统一标号,如:

    1. C1区一层数据点是C1CXX(C=Computer),

    2. C1区一层语音点是C1PXX(P=phones),

    3. C1区一层数据主干是C1CBXX(B=Backbone),

    5. C1区一层语音主干是C1PBXX(B=Backbone)。

    6. 其它区、层类似上述标识,区别在属于哪一区的哪个楼层。

    7. 各信息点标号与相对应的配线架卡接位置标号相同,特殊标号另行注明。

    8. 标签颜色按照相应规范。

    在中心配线间需要区分各区分配线间的主干,需要在标识处填写详细的建筑物的名称,便于管理。

    1.2入户线管理

    网线经过防静电地板进入相应机柜,在完成分组、上架、理线、绑扎后进行最后的线缆卡接,具体情况应根据现场施工要求灵活处理,但总体须保证线缆的安全和理线的整齐美观。

    为了保持配线间的布局美观,引进的配线间垂直主干线槽应紧贴墙面,切忌矗立于房屋中间。要求施工时,处理好线槽入口处的切角,既不能成直角,也不可探出墙面。

    1.3配线架打接表格

    配线架打接表格直接提供了配线架与信息点之间的线缆打接顺序,是工程施工安装和竣工维护必备文档,非常重要!一方面能指导正常的施工,协调任务分配,另一方面起到最终核对器件搭配是否合理的重要依据和日后管理维护的参考。

    1.4标签安装

       按照要求,所有使用的标签皆为专用机器打印,标签都打印在永久性的标签上,并用永久性的防水薄膜覆盖。在穿线安装施工的过程中所有的线缆都单独标签,终端的配线架对应的给出标签,都使用标签给出标识,所有的插座端口也给出安全的固定的标签来标识,而且所有的插座面板符合招标文件的要求看标签就可以区分信息模块是数据、语音,还是光纤应用。所有的配线和跳线都给予标识并单独编号,使得最终用户的管理更为方便快捷。
