    灯光智能照明控制系统方案

    您的当前位置: 首 页 >> 解决方案 >> 灯光智能照明控制系统方案

    商业灯光智能照明控制系统解决方案


    商业灯光智能照明控制系统应用说明


    一、系统概述

    传统的照明控制一般采用开关手动控制,对于上述要求很难实现,而且线路十分复杂,操作非常繁琐。随着用户要求的提高和技术的进步,传统的照明控制由于许多问题无法解决而逐步被智能照明控制取代,这已成为一种趋势。

    智能照明控制系统可以实现对以下公共区域的综合控制,主要有大堂、大堂吧、中庭(包括中庭立面、中庭天花等)、大堂吧用餐区、酒吧、书屋、花店、西饼屋、西餐厅、服务总台、商务中心、中餐宴会厅、夜总会包括KTV包房、多功能厅及中庭周围…等。

    因此,采用Lite-Puter智能照明控制系统,累计近40年的工程经验,计对不同区域、不同使用功能的照明通过智能化照明控制系统营造有层次、变化的灯光环境、美化生活;减少人力工作疏忽,节约能源和人力资源;降低人力工作强度,增强控制的灵活性和可靠性。


    二、设计依据

    《民用建筑电气设计规范》JGJ 16-2008

    《建筑电气安装工程质量检验评定标准》GB J303-88

    《建筑照明设计标准》GB 50034-2013

    《智能建筑设计标准》GB 50314-2015

    《绿色建筑评价标准》GB/T 50378-2014

    强电厂家提供灯光控制图纸


    三、设计目的

    通过智能化照明控制,给酒店各功能区域以焕然一新的风格!智能化照明控制技术是计算机技术、通讯技术、控制技术相结合、相渗透的产物,是现代高新技术的结晶。与以往的照明控制相比,它从人工控制、单机控制过渡到整体性控制,从普通开关过渡到智能化开关,其最突出的特点是能够预置场景的变化,不同的照明回路强度组合形成不同的“场景”,场景可预置并存储在控制器里,调用时只需按一键就能选择场景和通过预设的程序自动变换场景(可按顺序、时间、事件等),操作十分方便。就像人们通常在舞台上看到变化的灯光环境一样,在日常生活和工作的空间中营造有层次的、变幻的灯光氛围。

    酒店可依据需要实现自动时间控制、自动顺序控制、探测控制、事件程序响应控制、分割空间控制等多种方式的自动控制,也可增加自动日照控制、事件程序响应控制、远程电话控制、远程Internet控制等。


    四、设计原则

    1.可行性和适应性

    保证技术上的可行性和系统的可适应性

    2.实用性和经济性

    贯彻全面应用,坚持实用、经济的原则

    3.先进性和成熟性

    既要采用先进的理念、技术和方法,又要注意结构、设备的相对成熟。不但能反映当今的先进水平,而且具有发展潜力,能够适应未来若干年内的发展。

    4.开放性和标准性

    为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。必须追求系统的开放性和标准性。

    5.可靠性和稳定性

    在考虑技术先进和开放性的同时,还应从系统结构、技术措施、设备性能、系统管理等方面着手,确保系统运行的可靠性和稳定性,达到最大的平均无故障时间。

    6.安全性和保密性

    既要考虑信息资源的充分共享,更要注意信息的保护和隔离,因此系统应充分针对不同的应用和不同的网络通信环境,采取不同措施,包括系统安全机制、数据存取的权限控制等。

    7.可扩展性和易维护性

    为了适应系统变化的需要,必须充分考虑以最简洁的方法,最低的投资,实现系统的扩展和维护。


    五、酒店智能照明解决方案

    1.外立面泛光照明

    一般要求:突显建筑风格,能够变换主题,表现设计理念节省能源,延长灯具寿命

    解决方案:时间控制,根据傍晚、夜晚、深夜设置场景,自动控制,并且工作人员可以随时灵活更改。设置照度感应,当出现暴雨天气可自动调整场景设置。


    2.酒店大堂照明

    一般要求:突显装修档次,节省能源,灵活使用空间延长灯具寿命

    解决方案:时间控制,根据白天、傍晚、晚上、深夜、子夜设置场景,自动控制,并且工作人员可以随时灵活更改。设置照度感应,当出现暴雨天气可自动增加亮度。


    3.公共走廊照明

    一般要求:提供适当照度照明,节省能源,延长灯具寿命延长灯具寿命

    解决方案:时间控制,根据白天、深夜设置场景,并且工作人员可以随时灵活更改。设置照度感应,当出现暴雨天气可自动增加亮度深夜开启红外感应控制,实现人来灯亮,人走灯灭。


    4.小型会议室照明

    一般要求:提供不同功能的照明,节省能源,方便使用

    解决方案:根据迎宾、主题发言、放映、讨论设置场景,并且工作人员可以随时灵活更改。投影屏幕和窗帘可以自动升降。


    5.大型会议室照明

    一般要求:提供不同功能的照明,节省能源,方便使用



    解决方案:根据迎宾、主题发言、放映、讨论设置场景,并且工作人员可以随时灵活更改。投影屏幕和窗帘可以升降。


    6.总统套房照明

    一般要求:提供不同功能的照明,使客人感觉到空间的舒适和装修的豪华,节省能源,方便使用。

    解决方案:根据迎宾、办公、休息、会客设置场景,并且可以随时灵活更改。窗帘可以自动升降,空调可以自动打开。


    7.宴会厅照明

    一般要求:提供不同功能的照明,节省能源,方便使用

    解决方案:根据迎宾、清洁、中午餐、晚餐、发言设置场景,并且可以随时灵活更改。窗帘可以自动升降,空调可以自动打开。


    8.多功能厅照明

    一般要求:提供不同功能的照明,灵活分区,节省能源,方便使用

    解决方案:根据宴会、会议、舞厅、接待、音乐会设置区域,并且可以随时灵活更改,可以按动按键或触摸屏达到分区的效果,方便灵活。


    以上等等都可以做到有效、便捷的综合灯光控制,汇总起来主要包括以下区域的综合控制,主要有大堂、大堂吧、中庭(包括中庭立面、中庭天花等)、大堂吧用餐区、酒吧、书屋、花店、西饼屋、西餐厅、服务总台、商务中心、中餐宴会厅、夜总会包括KTV包房、多功能厅及中庭周围…等。


    9.各区域照明控制方式

    大堂:

    主要采用筒灯和灯槽。

    筒灯建议采用节能型光源,不仅能节约能源,而且发光效率高;灯槽采用暖色调荧光灯,由于灯槽本身是利用反射光源,为了突出发光效果应使荧光灯管达到最大发光效率。

    同时,我司根据以往的工程经验,预留部分灯槽处的吊灯回路,整个大堂照明效果以暖色调为主,拟采用场景模式——

    白天模式根据室外亮度,主要以筒顶灯为主,可根据合理的回路划分,形成有规则、均匀的亮灯。

    傍晚模式根据室外亮度,主要以筒顶灯为主、灯槽为主。

    夜间模式主要以筒顶、灯槽、装饰吊灯(亮度可调,如采用水晶灯可通过调光折射出不同的琉璃光彩)。

    凌晨模式主要以筒灯为主。

    迎宾模式可根据室外照度把各类灯具合理组合,基本接近夜间模式,白天亮度可适当降低些,晚间亮度达到100%,大厅内主要艺术作品主题照明射灯开启,以达到烘托气氛的效果。

    电梯厅

    电梯厅区域除客梯厅外还包括客梯厅背景墙。

    背景墙主要采用射灯,突出背景墙装饰物的造型、色彩等艺术特征,建议射灯的发光效率达到最高。

    客梯厅采用筒灯和灯槽相结合,筒灯建议采用节能型光源,不仅能节约能源,而且发光效率高;灯槽采用暖色调荧光灯,由于灯槽本身是利用反射光源,为了突出发光效果应使荧光灯管达到最大发光效率。

    大堂吧

    大堂吧四周的立柱主要采用装饰壁灯和发光灯柱,四周用灯槽勾围,四周过道采用筒灯。

    装饰壁灯和发光灯柱与中空天花光源交相辉映。

    筒灯建议采用节能型光源,不仅能节约能源,而且发光效率高;灯槽采用暖色调荧光灯,由于灯槽本身是利用反射光源,为了突出发光效果应使荧光灯管达到最大发光效率。

    中庭(包括中庭立面、中庭天花等)

    中庭立面

    主要包括立柱暗藏筒灯,勾勒立柱艺术造型。

    中庭天花

    采用穹顶采用光纤灯,穹顶藏灯采用周边采用意大利阿特米德4色灯,通过调光,可在穹顶无级、光滑的合成任意光色,辅之以两边的射灯的点缀,变化出耀眼夺目、绚丽多彩的梦幻光世界。

    大堂吧与中庭立柱、穹顶天花组成一个有机整体,白天主要满足首层大堂吧照明需求,以大堂吧灯光为主;夜间,以突出穹顶灯光变化为主,立柱灯光为辅。

    大堂吧用餐区

    天花采用可调光石英灯构成多个双环,可设置不同场景。

    背景墙采用射灯,为突出背景墙效果,射灯的发光效率达到最高。

    四周筒灯建议采用节能型光源,不仅能节约能源,而且发光效率高。

    酒吧

    酒柜采用可调光射灯点缀,酒瓶、酒杯发出褶褶光辉;吧台顶部采用灯槽,同时辅以可调光射灯的变化,增加酒文化的底蕴和吧台的品味。

    西饼屋

    背景采用可调光射灯点缀,顶部采用暗藏灯槽,同时辅以可调光射灯的变化,更加衬托玻璃柜内西点色香味俱全。

    书屋

    书架采用射灯烘托,满足读者照明德需求,内部采用柔和暖色调筒灯,使书屋达到安逸、宁静的效果。

    花店

    主要以柔和暖色调筒灯与可调光射灯相辅。

    西餐厅

    背景墙采用可调光射灯点缀主题艺术作品。

    西餐厅中区采用艺术穹顶,拱型结构,中间以大型艺术水晶灯为主,暗藏灯槽勾勒围边。

    用餐区域灯光采用可调光筒灯和石英灯构成圆环状。

    整个西餐厅根据功能需求采用场景控制,拟定场景如下――

    宴会致词筒灯亮度80%,致词人区域背景射灯亮度100%、筒灯100%,灯槽全部开启。

    宴会筒灯亮度70%,花式吊灯亮度100%,主题背景射灯亮度100%,灯槽全部开启。

    冷餐会筒灯亮度50%,花式吊灯亮度70%,灯槽亮度100%,背景射灯80%。

    备餐或清场筒灯亮度80%。

    同时,可根据宴会的进程可以增加场景变换,如举办喜宴:可设置成迎宾、新郎新娘入席、发言、交换戒指、切蛋糕、开香槟等,借此烘托不同喜宴仪式的气氛。

    服务总台

    服务总台前厅以构成环状的筒灯和灯槽为主,以对称均匀的筒灯为辅。

    服务总台内灯光以隔栅灯和灯槽为主。

    拟定在白天以筒灯为主,夜间以筒灯与灯槽相结合。

    商务中心

    以节能型筒灯为主,现场控制。

    中餐宴会厅

    以可调光吊灯、可调光筒灯、可调光石英灯、可调光射灯和灯槽为主,其中

    主席台背景处可增加小型舞台透光灯。

    整个宴会根据所举行宴会形式,可采用多个场景控制――

    宴会期间筒灯亮度、石英灯、射灯亮度70%,花式吊灯亮度100%。

    备餐或清场筒灯亮度80%。

    同时,可根据宴会的进程可以增加场景变换,如举办喜宴:可设置成迎宾、新郎新娘入席、发言、交换戒指、切蛋糕、开香槟等,借此烘托不同喜宴仪式的气氛。

    夜总会主厅

    主要以可调光射灯、可调光筒灯、花灯和灯槽为主。

    舞池和舞台灯光采用专业灯光控制系统,由DJ统一操控。

    夜总会入口灯光灯槽和筒灯亮度100%。

    舞池四周灯光可根据现场气氛由服务生自行调节。

    所有过道亮度100%。

    酒吧、背景墙采用可调光射灯点缀。

    KTV包房

    以可调光双位筒灯和装饰背景射灯为主,拟采用各房间独立控制,客人可根据需要,采用遥控器切换场景,场景包括:唱歌、游戏、交谈、舞步等,客人在服务生的指导下自行调整场景。

    多功能厅

    以富有层感的灯槽和可调光的筒灯、射灯、石英灯为主,配以装饰壁灯点缀。

    多功能厅可根据其使用功能不同设立多种模式,如会议:

    报告模式应以突出发言人的形象为主,主席台射灯在70%-100%之间,透光灯适当开启,以不影响发言人感觉为原则;听众席以筒灯(亮度80%)为主,灯槽开启50%,方便与会人员记录,同时壁灯全部开启。

    投影模式主席台只留讲解人所在位置筒灯亮度在50%;听众席以筒灯由前排至后逐渐增亮,灯槽开启50%,壁灯全部开启。

    研讨模式所有灯光全部开启,亮度90%-100%。

    入场模式听众席灯槽、筒灯和立柱壁灯全部开启亮度100%,主席台同灯亮度50%。

    退场模式听众席灯槽、筒灯和立柱壁灯全部开启亮度100%。

    备场模式主席台筒灯与听众席筒灯亮度均在70%。

    以上所有模式场景变换,均设置淡入淡出时间1-10秒可调,保持场景切换不影响会议进程和视觉效果。

    为方便服务人员平时进出该场所,在多功能厅外设置两键开关,当需要进入时只需点击进入开关,室内自动打开部分灯光,满足可视效果;当清场结束,关门后,只需点击清场开关,即可关闭所有灯具。

    同时,在投影模式时可增加对投影仪的红外控制。

    中庭周围

    以组成规则图形的筒灯为主,除满足走廊照明外,主要配合中庭穹顶的灯光变化,使庭穹顶的灯光变化向四周延生。

    上述所有区域的灯光环境设置,可根据装璜环境和功能使用随时调整、设定。

    除上述拟控制区域外,可增加总统套房、行政套房、豪华套房内的灯光控制,并可与套房内的空调控制液晶显示屏组合联动,例如睡眠模式,只需按动遥控器一个键,即可达到电视关闭、空调达到预设状态、灯光达到预设状态、窗帘自动关闭等。

    也可增加室外泛光、室外庭院照明的统一控制。


    六、系统设计

    1.系统结构

    Lite-Puter系统实现酒店的照明控制,它是一个二线制的智能控制系统,主要用于对照明控制系统的控制。除此之外还可以与其他如空调、消防、保安等系统联动。

    系统所有的单元器件(除电源外)均内置微处理器和存储单元,由一对信号线(UTP5)连成网络。每个单元均设置唯一的单元地址并用软件设置其功能,通过输出单元控制各回路负载。输入单元通过群组地址和输出单元建立对应联系。当有输入时,输入单元将其转变为Lite-Puter信号在Lite-Puter系统总线上广播,所有的输出单元接受并做出判断,控制相应回路输出。

    Lite-Puter系统通过两根总线连成网络。总线上不及为每个组件提供直流电源,还加载了控制信号。Lite-Puter通过系统编程是控制开关与输出回路建立逻辑对应关系,因此在设计时更加简单、灵活。

    2.系统组成

    智能化控制系统是由系统单元、输入单元、输出单元三部分组成。

    系统单元包括:主机、PC接口等;

    输入单元包括:四键智能开关、六键智能、五场景控制器等;

    输出单元包括:智能继电器,智能调光器、红外输出单元等;

    3.主要设备性能

    Lite-Puter安装软件和技术手册

    提供齐全的安装软件和技术手册,具有强大的图形化界面,菜单式操作编程,使用方便

    导轨式安装

    连接Lite-Puter系统与电脑或调制解调器的通讯接口,同时又用作系统的时钟发生器。通过PC接口,用电脑和鼠标可以直接控制Lite-Puter输出单元,可以对Lite-Puter单元功能进行修改;可以对Lite-Puter系统进行监控和数据记录;还可以用电脑来诊断故障。标准导轨式安装方式,安装更简单。

    场景控制器

    有场景开关功能,可作为场景开关和多键开关使用。

    导轨式输出继电器

    标准导轨式安装方式,安装更简单。每路通过的最大负载电流16A。多相或不同等级的低压电源供电。

    正常工作电压220-240VAC

    输出额定电流16A/路

    触点类型无源干接点

    操作次数大于60000次

    工作温度0-45度

    工作湿度0-98%RH

    专业级模拟调光控制模块

    可以实时检测回路电流值,具有软启动功能,对灯具有保护功能

    正常工作电压220-240VAC

    输出额定电流5A×4路

    可调范围2%-98%

    静态功率10W

    工作温度0-45度

    工作湿度0-98%RH

    12路16A专业级智能调光器

    可以实时检测回路电流值,具有软启动功能,对灯具有保护功能

    正常工作电压220-240VAC

    输出额定电流16A×12路

    可调范围2%-98%

    静态功率10W

    工作温度0-45度

    4.系统特点

    线路简单,安装方便,易于维护,节省大截面线材消耗(可节约30%左右的材料费),降低建筑开发商的投资成本和维修管理费用,缩短安装工期(20%左右),提高投资回报率。

    运用先进的电力电子技术,不但可以实现单点、双点、多点、区域、群组控制、场景设置、定时开关、亮度手自动调节、红外线探测、集中监控、遥控等多种控制任务。并且可优化能源的利用,降低运行费用。

    根据用户需求和外界环境的变化只需修改软件设置,而非改造线路,就可调整照明布局和扩充功能,大大降低改造费用和缩短改造周期,适用于商业、工业、家居的不同使用要求。

    控制回路与负载分离,控制回路的工作电压为安全电压,即使开关面板意外漏电,也能确保人身安全。

    当建筑物停电后,由于Lite-Puter系统中每个输入输出单元都预存系统状态和控制指令,因此在恢复供电时,系统会根据预先设定的状态重新恢复正常工作,实现无人值守,提高物业管理水平。

    Lite-Puter系统具有开放性,可以和其他物业管理系统(BMS),楼宇自动控制(BA),保安及消防系统结合起来,符合智能大厦的发展趋势。

    酒店照明智能化控制系统采用浙江中控的Lite-Puter控制系统,充分体现原有的照明设计意图,建筑与照明灯具在控制系统的监控管理下完美结合,浑然一体。

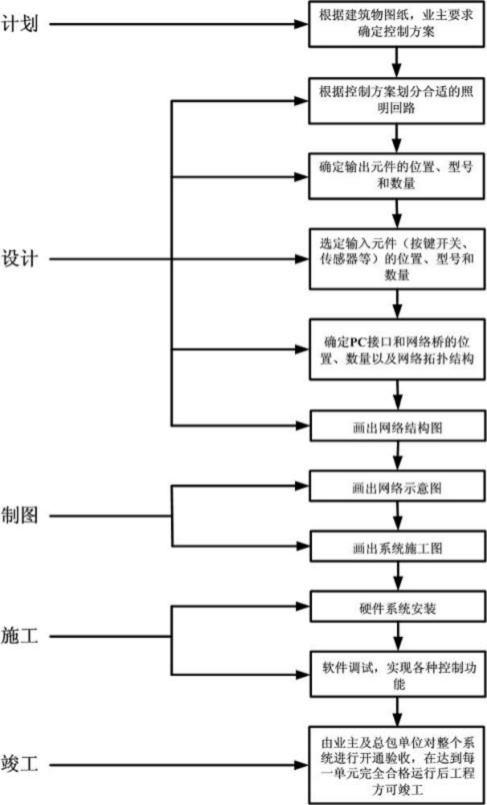

    八、工艺流程安排
